板坯结晶器数智系统 CDIS

结晶器被誉为连铸机“心 脏”，而结晶器数智系统能够实时 对这个“心脏”进行“CT”诊断， 实时掌握结晶器铜板的传热状态、 化渣情况等，出现异常时能及时采 取措施，避免漏钢事故。

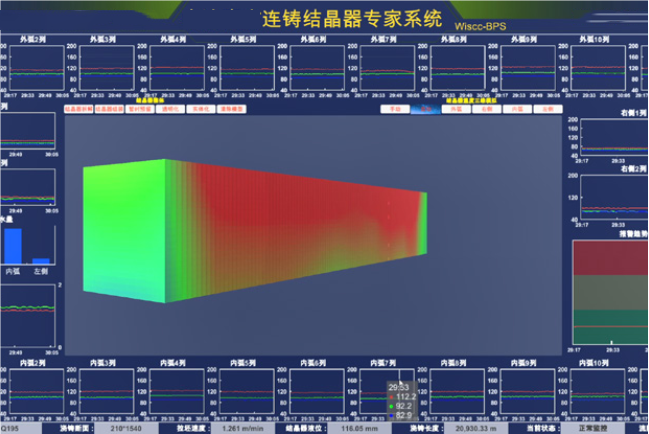

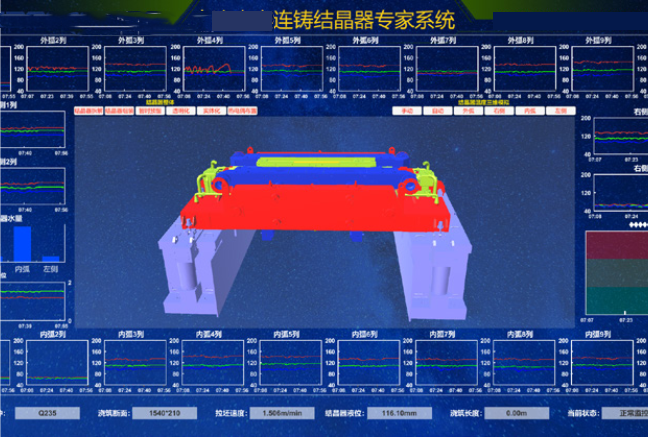

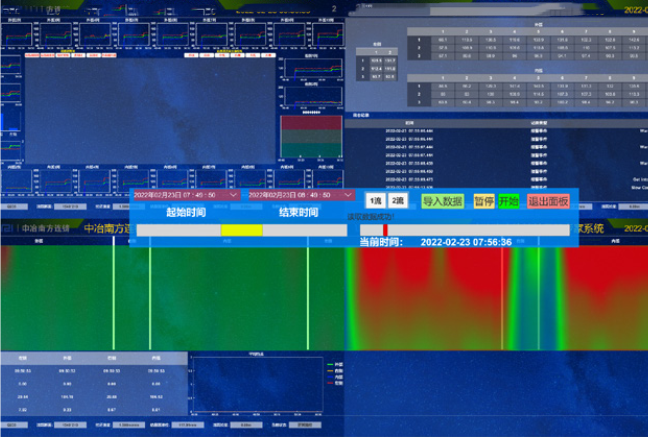

      漏钢预报主界面                           漏钢预报界面三维温度场                 漏钢预报历史回放界面

系统功能:

• 动态显示结晶器铜板上热电偶温度曲线，帮助判断漏钢，预测铸坯质量

• 显示结晶器铜板温度分布云图，动态监测结晶器铜板的温度场分布和传热情况

• 动态显示结晶器平均热流分布，判断冷却水量，预防铸坯裂纹的发生

• 动态显示结晶器液位、塞棒位置等的变化，直观了解结晶器内部状况

• 自动热偶状态诊断，及时将异常热偶自动停用，待热偶温度值正常后自动恢复

• 直观显示系统运行信息及时记录存储，操作人员能随时查看系统探测历史

• 漏钢预警

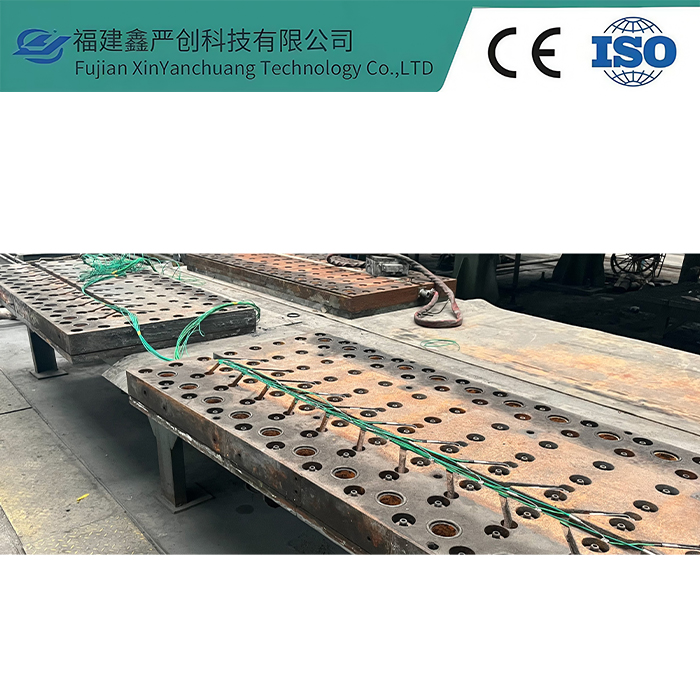

热电偶典型布置
